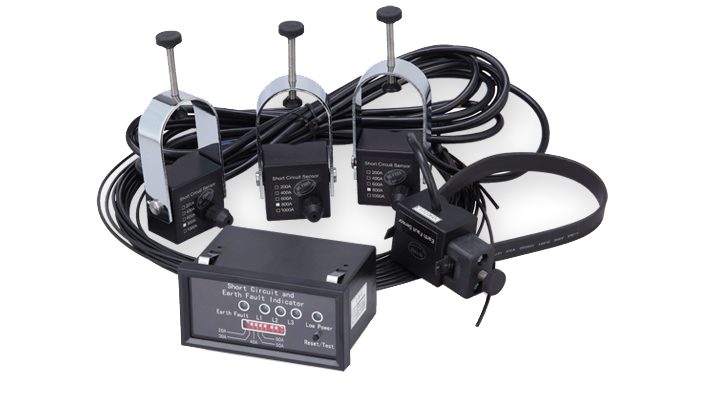

短路及接地故障指示器 |
|
||||||
產品概述 |
 |
| DJ-3100短路及接地故障指示器是用來檢測短路及接地故障的設備。在環網配電系統中，特別是大量使用環網負荷開關的系統中，如果下一級配電網絡系統中發生了短路故障或接地故障，上一級的供電系統必須在規定的時間內進行分?jǐn)?，以防止發生重大事故。通過使用本產品，可以標出發生故障的部分。維修人員可以根據此指示器的報警信號迅速找到發生故障的區段，分?jǐn)嚅_故障區段，從而及時恢復無故障區段的供電，可節約大量的工作時間，減少停電時間和停電范圍 |
功能特點 |
|
| 采用高可靠性微控制芯片，監控時處于低功耗狀態 | 采用無源傳感器 |
| 超長壽命鋰電池供電，并具有電池低壓檢測功能 | 三相獨立檢測 |
| 短路傳感器使用光纖傳送信號，隔離高壓，安全可靠 | 帶自鎖型輸出繼電器 |
| 采用卡扣式安裝結構安裝方便 | 短路報警指示 |
| 接地報警指示 | 自動復位功能 |
| 測試/復位功能 | 報警信息遠傳功能 |
| 電池低電壓報警指示 |
技術參數 |
|
| 短路報警電流 150A-1500A ±10％延時40ms | 接地報警電流 10A、20A、30A、40A、50A、60A ±10％ 延時40ms |
| 環境溫度 -25~+55℃ | 自動復位時間 7s、1hrs、2hrs、4hrs |
| 濕度 ≤95％ | 接地導線長度 4m(標配) |
| 工作電源 鋰電池3.6V/2.45Ah | 傳導光纖長度 10m(MAX.) |
| 防護等級主控制器 IP40 | 外形尺寸 95×48×80mm |
| 防護等級傳感器 IP65 | 輸出繼電器 120VAC 1A、30VDC 2A |
| 開孔尺寸 91×44mm |
